热塑性复合材料蜂窝板

A、产品结构

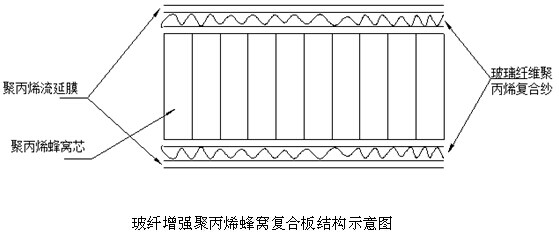

玻纤增强聚丙烯蜂窝复合板(见图1)是由上下两表面为聚丙烯流延膜,中间两层为玻璃纤维聚丙烯纤维复合纱织物,芯材为聚丙烯原料制成的蜂窝状结构材料,通过加热复合纱织物后直接热熔复合而成。

热塑性复合材料蜂窝板

B、产品命名规格

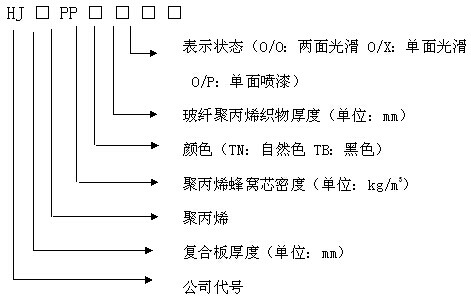

玻纤增强聚丙烯蜂窝复合板型号表示如下:

热塑性复合材料蜂窝板

例1
35厚度 魔晶板 自然色 PP密度为80 两面光滑
表述方式为:HJ35PP80TN 0.7  O/O
例2
35厚度 魔晶板 黑色 PP密度为80 一面光滑一面粗糙
表述方式为:HJ35PP80TB 0.7  O/X
例3
25厚度 魔晶板 自然色 PP密度为100 一面光滑一面喷漆,喷漆颜色为Ral 0910
表述方式为:HJ25PP100TN 0.7  O/P  (Ral 0910)


C、产品特性:
重量轻
由于特殊的蜂窝结构,密度比较小,重量十分轻。
使用材料制造车身,能极大地提高卡车载重自重比。
强度高
耐冲击、刚柔并济、能抵抗物理性应力冲击和破坏。
易组装
组装非常方便,成本低,可以用螺钉、空心铆钉组装,也可以粘合或者热熔焊接。
防水防潮
这是板材区别于木质板材独特之处。此材料密封性好,不渗水不漏水,即使表面损坏也不吸水。
耐候性强
板材是玻纤增强热塑性材料,使用温度范围较大,在-40至+80摄氏度之间。
抗化学侵蚀性强
板材对油脂、盐水及常用化学品具有很高抗腐蚀性。

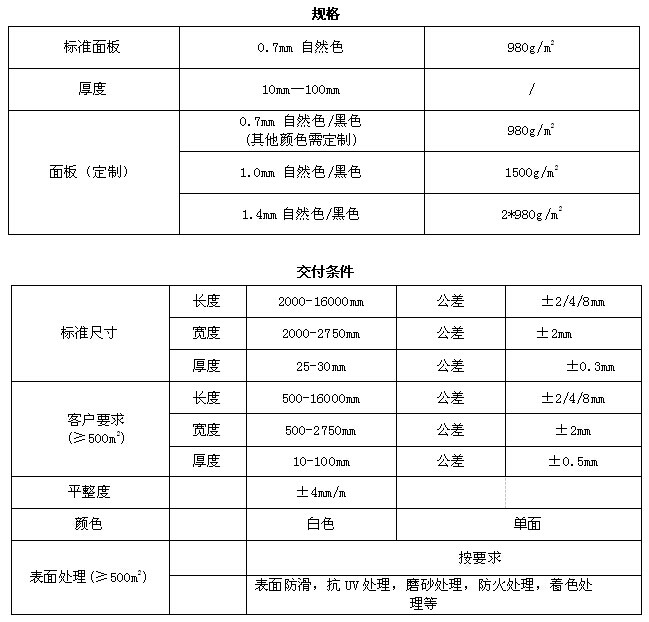

热塑性复合材料蜂窝板

重量
板材由夹板和蜂窝夹心组成。25 或30 mm板材重量为4.4 kg/mundefinedsup2;或者 4.8 kg/m2

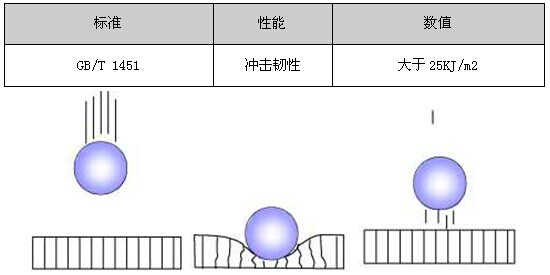

抗冲击强度

热塑性复合材料蜂窝板

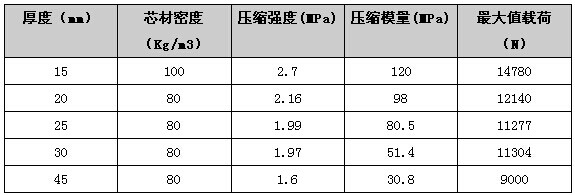

抗压强度
压缩强度随厚度的变化

热塑性复合材料蜂窝板

抗环境因素
对板做了测试,证明它具有良好的防紫外线能力,没有普通塑料板那样明显的老化现象,在强紫外线辐射下抗龟裂能力很强。板抗盐水侵蚀,不分解抗化学品能力强:它对油、脂肪、常用化学品有极强的抵抗能力。根据内部试验,甲板吸水率小于1.4%。

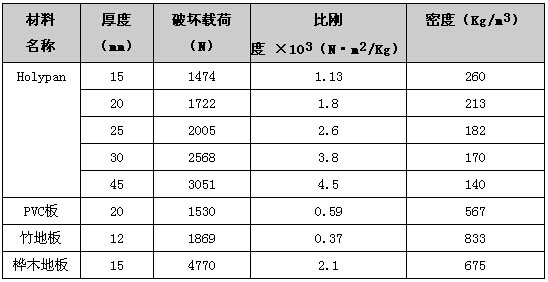

弯曲特性
弯曲性能随厚度的变化

热塑性复合材料蜂窝板

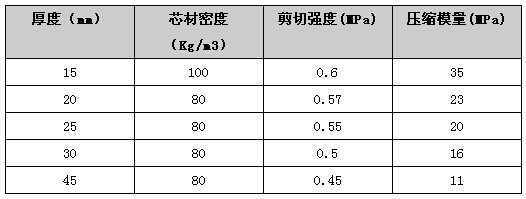

剪切特性
的剪切强度随厚度的变化

热塑性复合材料蜂窝板

导热系数
标准板可以应用于隔热材料,常温下导热系数低于0.12 W/mk。

回收
热塑性PP玻纤为主要成分的板材,不使用粘合剂等添加剂,可100%回收。

加工方法
可切割或热成形,组装时特别适合热熔焊接和铆接。

抗化学性

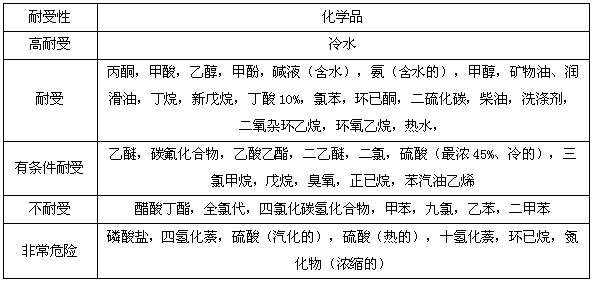

如下表,参照聚丙烯表面的化学耐受性。下表仅供参考,实际应用需具体定义实际参数和实验条件。

热塑性复合材料蜂窝板

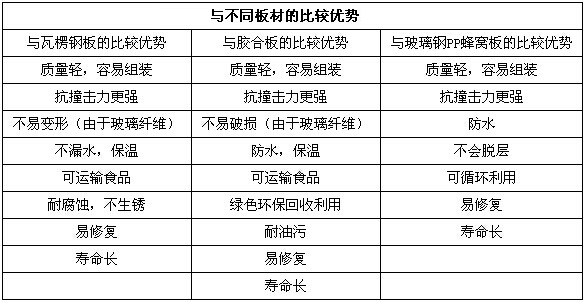

与玻璃钢蜂窝板性能对比
一、试验目的

    在相同测试条件和测试方法下,与玻璃钢蜂窝板进行性能对比测试。通过对比测试,了解性能特点。

二、测试方法

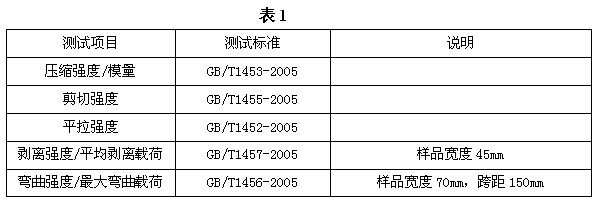

    本次测试采用的测试方法如表1:

热塑性复合材料蜂窝板

三、测试结果
本次对比测试结果如表2:

热塑性复合材料蜂窝板

性能随温度的变化
一、实验目的

    测试在不同温度下的各种力学性能变化,分析在不同温度下的使用情况。

二、实验材料
    测试材料规格为HJ25PP80TN0.7  O/O。
三、实验方法
    将测试材料放置在高低温烘箱中在不同温度下保温24小时后实验,取出立即实验。按照测试标准ASTMC365(压缩强度)、ASTMC393(弯曲强度)、ASTM D1781(剥离强度)、GB11548-89(冲击强度)对材料进行测试。
四、实验结果

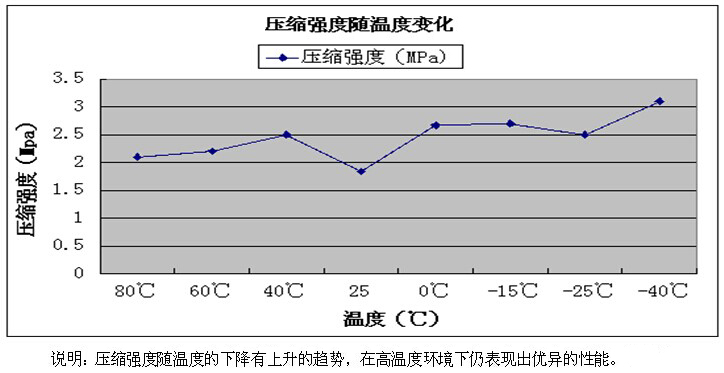

1、在不同温度下的压缩强度

热塑性复合材料蜂窝板

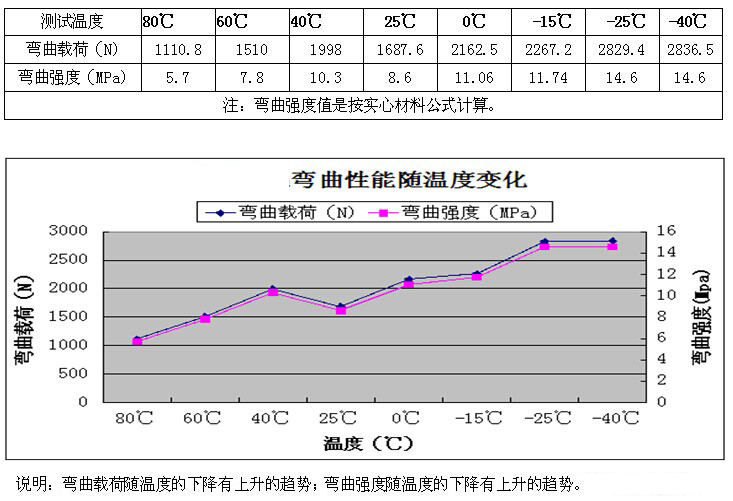

2、在不同温度下的弯曲强度

热塑性复合材料蜂窝板

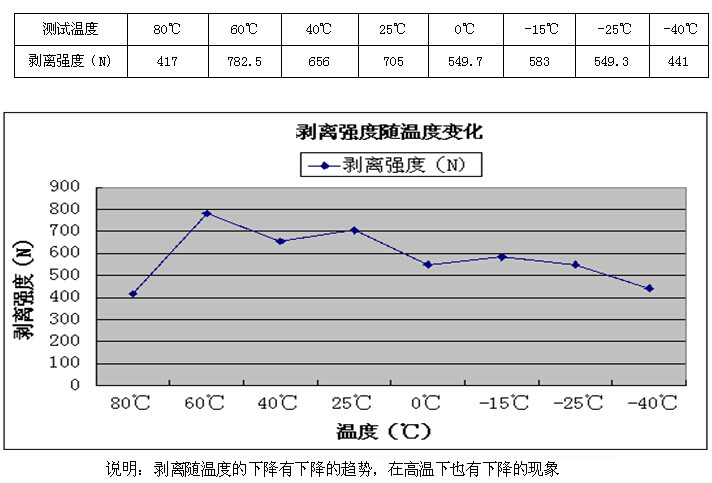

3、在不同温度下的剥离强度

热塑性复合材料蜂窝板

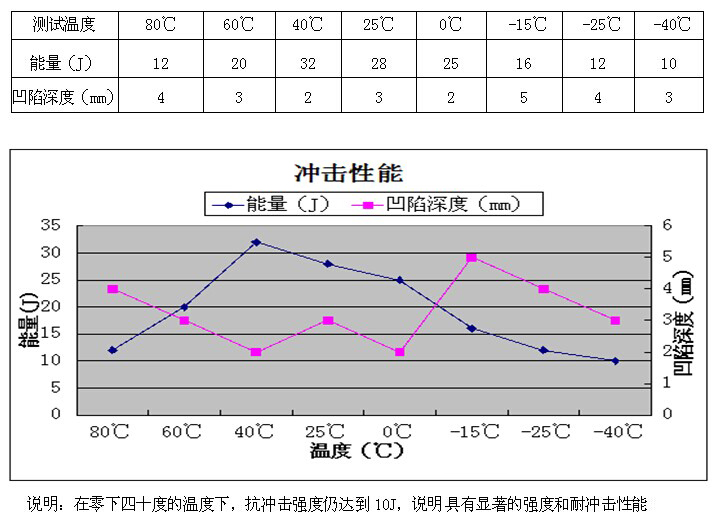

4、在不同温度下的冲击强度

热塑性复合材料蜂窝板


热塑性复合材料蜂窝板

地址:湖南省长沙市芙蓉中路松桂园建鸿达现代城1308

电话:86-182-0214-4127   邮编:410000   E-mail52390984@qq.com

版权所有:湖南龙之海复合材料科技有限公司

技术支持:龙之海IT部
